Привет! Я поставщик нажатия на кадре C, и сегодня я проведу вас через калибровку нажатия кадра C. Калибровка вашей прессы очень важна, поскольку она обеспечивает точную и последовательную производительность, что является ключом для получения высоких результатов качества в ваших производственных процессах.
Почему калибровка имеет значение
Прежде чем мы погрузимся в процесс калибровки, давайте поговорим о том, почему это так важно. Хорошо - калиброванное нажатие на кадре C означает, что сила, приложенная во время операции нажатия, является точной. Это важно для таких задач, как штамповка, удары и формирование. Если ваша пресса не откалибрована правильно, вы можете получить детали, которые не соответствуют необходимым спецификациям, что приводит к потраченным впустую материалам и увеличению производственных затрат. Кроме того, некалиброванная пресса также может вызвать чрезмерный износ на самой машине, сокращая свою жизнь.
Инструменты, которые вам понадобятся
Чтобы калибровать нажатие на кадр C, вам понадобится несколько основных инструментов. Во -первых, вам понадобится силовый датчик. Это используется для измерения фактической силы, применяемой прессом. Вам также понадобится набор инструментов измерения точных измерений, таких как микрометры или суппорты, чтобы проверить размеры полученных деталей. Крутящий ключ является еще одним важным инструментом, так как он помогает вам гарантировать, что все болты и гайки на прессе затянуты до правильных спецификаций.
Шаг 1: Предварительная калибровочная проверка
Первым шагом в калибровке нажатия на кадре C является тщательная предварительная калибровочная проверка. Начните с визуального осмотра прессы на наличие признаков повреждения или износа. Проверьте гидравлические шланги на наличие утечек, электрические соединения для ослабления и механические компоненты для любых признаков смещения. Убедитесь, что пресса чистая и свободна от любого мусора, который может повлиять на его производительность.
Затем проверьте выравнивание оперативной памяти. ОЗУ - это часть прессы, которая применяет силу. Он должен двигаться по прямой линии и быть перпендикулярно рабочей поверхности. Вы можете использовать линейку или инструмент выравнивания лазерного выравнивания, чтобы проверить выравнивание. Если оперативная память смещена, это может вызвать неравномерное распределение силы и привести к неточным результатам.
Шаг 2: Проверка вывода силы
После того, как вы завершите предварительную калибровочную проверку, пришло время проверить выход силы прессы. Именно здесь появляется силовая датчик. Прикрепите манометр силы к рабочей поверхности пресса и поместите его так, чтобы ОЗУ приложил силы непосредственно к нему.
Начните пресс и постепенно увеличивайте давление, пока ОЗУ не установит контакт с силовым манометом. Силовая датчик будет отображать количество применяемой силы. Сравните это чтение с рейтинговой силой прессы. Если показания значительно отличаются от рейтинговой силы, вам нужно отрегулировать настройки давления на прессе.
Чтобы настроить настройки давления, вам нужно обратиться к руководству прессы. Обычно, вы можете настроить регулятор давления, который вы можете настроить. Сделайте небольшие настройки и повторно проверяйте вывод силы, пока он не соответствует номинальной силе прессы.
Шаг 3: Проверка длины хода
Длина хода - это расстояние, на которое проходит оперативная память во время нажатой. Важно проверить длину хода, чтобы убедиться, что она является последовательной и точной. Вы можете использовать измерительный инструмент, такой как суппорт или микрометр для измерения длины хода.
Измерьте длину хода в нескольких точках вдоль перемещения оперативной памяти. Если длина хода изменяется, это может указывать на проблему с механическими компонентами прессы или гидравлической системой. Проверьте наличие признаков привязки или чрезмерной игры в механических компонентах. При необходимости отрегулируйте длину хода, сделав небольшие регулировки на предельные переключатели или механические остановки на прессе.
Шаг 4: Проверка параллелизма
Параллелизм является еще одним важным фактором в калибровке C -кадре. Рабочая поверхность прессы должна быть параллельной оперативной памяти. Если рабочая поверхность не является параллельной оперативной памяти, она может вызвать неравномерное распределение силы и привести к неточным результатам.
Вы можете использовать индикатор циферблата для проверки параллелизма. Установите индикатор циферблата на оперативной памяти и поместите его так, чтобы зонд касался рабочей поверхности. Переместите оперативную память вверх и вниз и наблюдайте за показаниями на индикаторе циферблата. Показания должны быть последовательными на протяжении всего путешествия по ОЗУ. Если показания варьируются, вам нужно отрегулировать выравнивающие ноги пресса, чтобы рабочая поверхность параллельной оперативной памяти.
Шаг 5: Последние проверки и корректировки
После того, как вы выполнили вышеуказанные шаги, пришло время сделать некоторые окончательные проверки и корректировки. Re - Проверьте все болты и гайки на прессе, чтобы убедиться, что они затянуты до правильных спецификаций, используя крутящий ключ. Кроме того, проверьте выравнивание оперативной памяти и параллелизм рабочей поверхности.
Запустите несколько испытательных циклов на прессе, используя образцы деталей. Проверьте размеры деталей, используя точные инструменты измерения. Если детали находятся в пределах необходимых спецификаций, то ваша пресса успешно откалибрована. Если нет, вам может потребоваться вернуться и внести дополнительные коррективы.
Различные типы нажатия на кадре C и калибровки

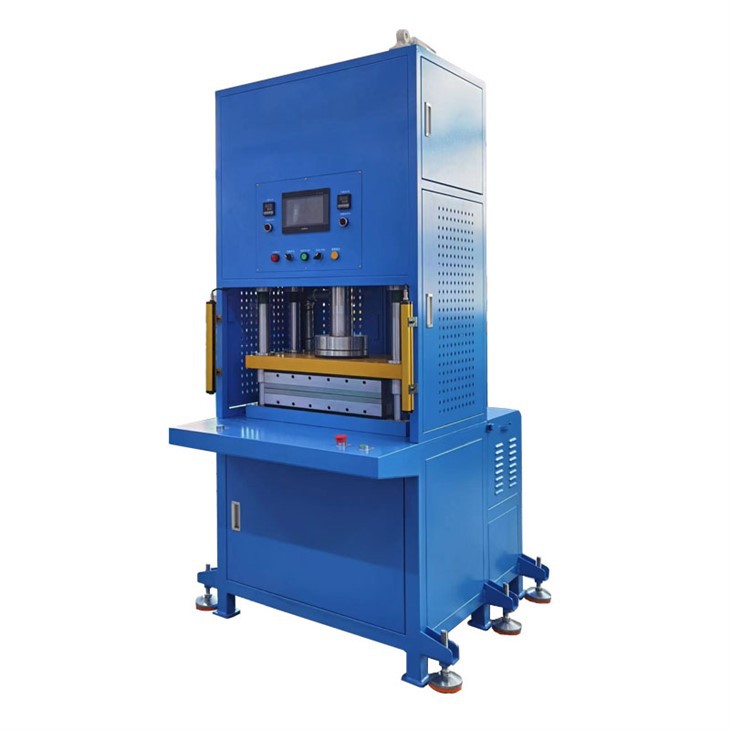

Существуют различные типы кадров C, такие как50 тонн прессыВГорячая гидравлическая пресса, иМаленькая гидравлическая прессаПолем Основной процесс калибровки аналогичен всем этим типам, но могут быть некоторые незначительные различия.
Для прессы 50 тонн, поскольку он обладает более высокой силой, вам необходимо уделять дополнительное внимание гидравлической системе и структурной целостности прессы. Убедитесь, что гидравлические насосы и клапаны функционируют должным образом и что все структурные компоненты могут противостоять высоким силам.
Горячий гидравлический пресс требует дополнительных этапов калибровки, связанных с системой отопления. Вам необходимо проверить настройки управления температурой, чтобы убедиться, что нажатие может поддерживать правильную температуру во время нажатия. Это очень важно для таких процессов, как горячее формирование.
Небольшой гидравлический пресс более компактен и может иметь разные пространственные ограничения. При калибровании небольшого гидравлического пресса вам нужно быть более осторожным с выравниванием и распределением силы из -за его меньшего размера.
Заключение
Калибровка нажатия кадра C является важным процессом, который обеспечивает точность и согласованность ваших производственных операций. Следуя шагам, описанным в этом сообщении в блоге, вы можете эффективно калибровать свое пресс и получить наилучшие результаты от ваших производственных процессов.
Если вы находитесь на рынке для нажатия на кадре C или вам нужна помощь в калибровке или обслуживании, не стесняйтесь протянуть руку. Мы здесь, чтобы помочь вам максимально использовать ваши инвестиции в высокую - качественную прессу. Свяжитесь с нами, чтобы начать переговоры о покупке и найти идеальную прессу для ваших потребностей.
Ссылки
- Руководства по эксплуатации и техническому обслуживанию гидравлической прессы
- Руководство производителя точных инструментов измерения
- Отраслевые стандарты для калибровки прессы
